GGD交流低压配电柜型号含义：
G--低压配电柜；G--固定安装、固定接线；D--电力用柜
根据配装主断路器的分断电流能力不同，GGD型柜体细分为GGD1型、GGD2型、GGD3型。
GGD2 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流 50Hz 额定工作电压 380V 额定工作电流至 1600A 的配电系统，作为动力、照明及配电设备的电能转换，分配与控制之用。
GGD2 型交流低压配电柜是根据电力部主管部门及广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜，产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点，可作为低压成套开关设备的更新换代产品使用。
使用环境
1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于+35℃。
2、使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、设备安装时垂直面的倾斜度不超过5度。
5、设备应安装在无剧烈震动和冲击的地方，无导电尘埃，以及不足以使用电气元件受到腐蚀的场所。
6、用户有自特殊要求时可与制造厂商协商解决。
引用标准
1、GB/T7251.1-2013《低压成套开关设备和控制设备 第1部分：总则》；
2、GB/T7251.12-2013《低压成套开关设备和控制设备 第2部分：成套电力开关和控制设备》；
3、IEC61439-1《低压成套开关设备和控制设备》。
基本技术参数
额定绝缘电压 660V
额定工作电压 380V
主母线额定电流3150A ~400A
额定短路分断电流15KA~80KA
外壳防护等级 IP30

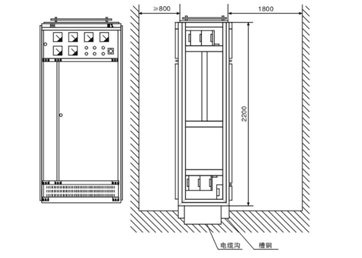

柜体尺寸
结构特点
GGD2型低压成套开关设备主要由万能式断路器、刀开关、电流互感器、铜排、绝缘支撑件、壳体等组成，框架厚度2.0mm型钢。无背板采用横梁式安装方式，安装方便灵活。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖，防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
主电路方案图示例

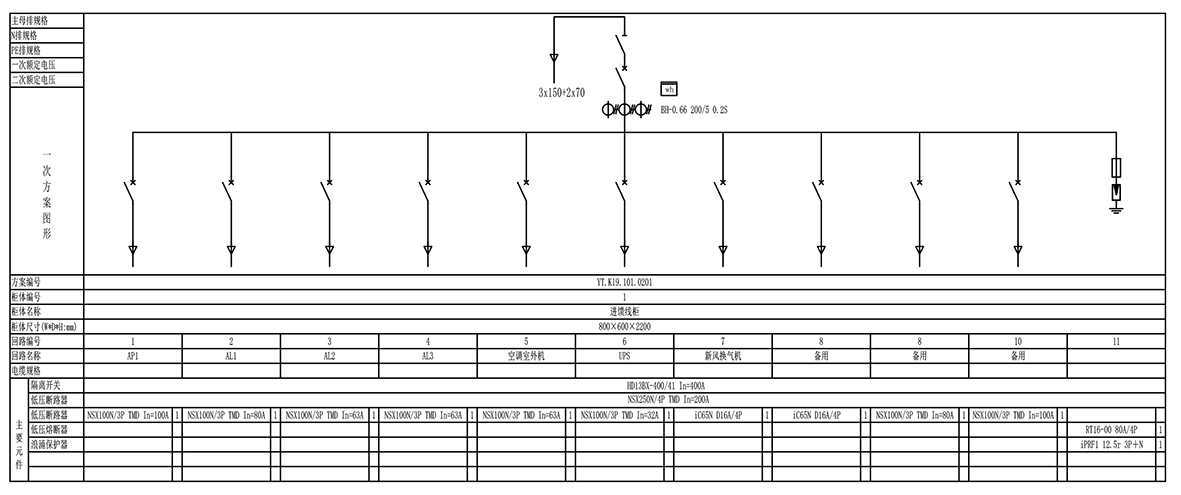

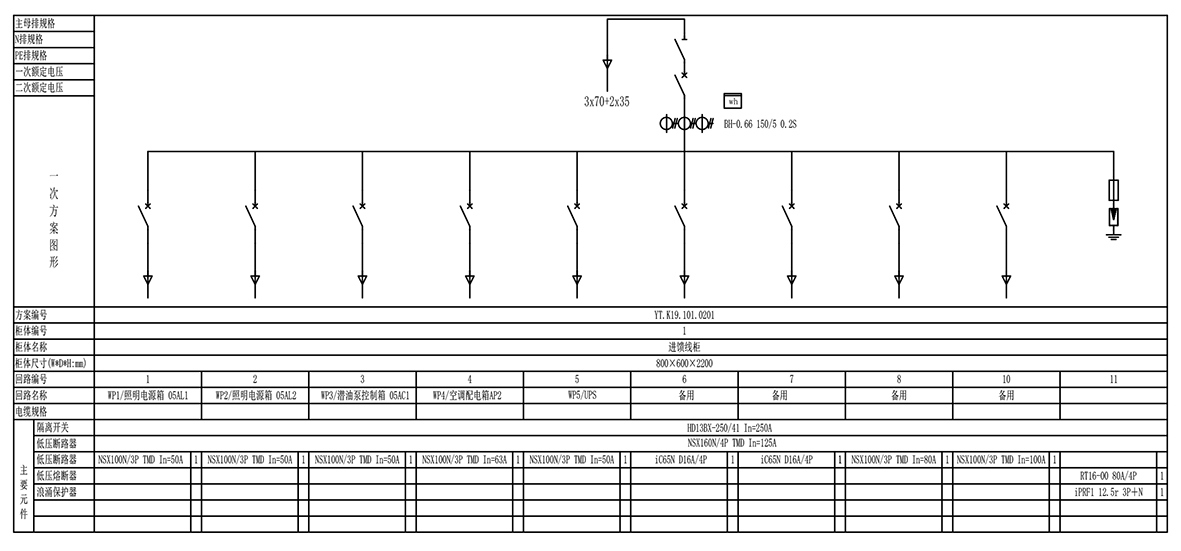

一次系统图示例
订货须知
用户订货时应提供如下资料：
1、产品的全型号（包括主电路方案号和辅助电路方案号）；
2、主电路系统组合顺序图；
3、辅助电路电气原理图；
4、平面布置图；
5、柜内电气元件清单；
6、其他与产品正常使用条件不符的特殊要求。
