本装置可广泛用于交流50Hz、额定工作电压为380V、额定工作电流至630A,作为冶金、矿山、石油、化工、电力、建材、机械加工、交通运输、宾馆、饭店等三相四线电力系统的动力配电和照明配电用,对线路的过载,短路及漏电提供保护,可对电路进行正常转换。为了便于非专业人员的操作使用,对该系列产品的防护性、安全性的要求高于同类其他产品。
使用环境
1、安装高度不超过海拔1000米;
2、周围介质温度不高于+40℃,不低于-20℃;
3、空气相对湿度不超过85%;
4、没有导电尘埃与足以能腐蚀金属和破坏绝缘的气体场所;
5、没有爆炸危险的场所;
6、没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所;
7、经过湿热带要求的处理,动力箱可适用于空气相对湿度不超过95%、有凝露和霉菌存在的地区。
引用标准
1、GB/T7251.1-2013《低压成套开关设备和控制设备 第1部分:总则》;
2、IEC61439-1《低压成套开关设备和控制设备》。
基本技术参数
符合标准:IEC439、GB7251.1-1997、JB / T9661-1999
额定电压:AC400V
额定绝缘电压:380V
额定电流: 630A
额定短时耐受电流:30kA
外壳防护等级:IP30
结构特点

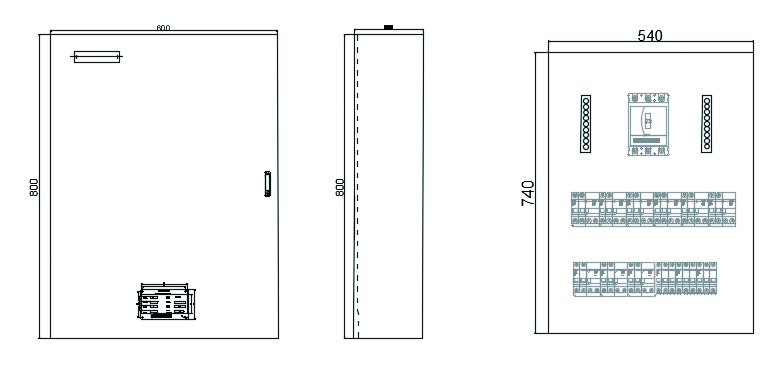

该系列产品主要由箱体、门、挡板、元件安装板、中性线排、接地排及各种开关元器件、电能表等构成。箱体及门均采用冷轧钢板或不锈钢板冲压、折弯、焊接制作,箱门开门角度>90°。门内设防护挡板,上面开有电能表观察窗、开关手柄操作窗,防止非专业人员触及带电部分。汇流排位于箱内中部。
订货须知:

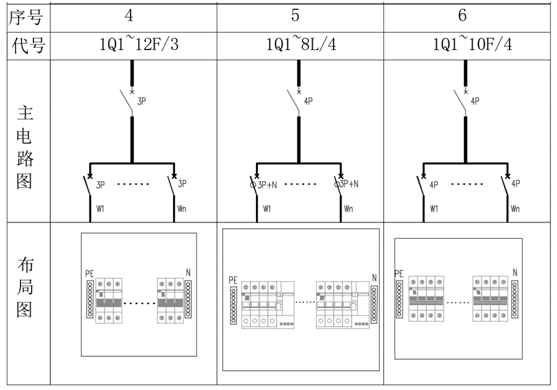

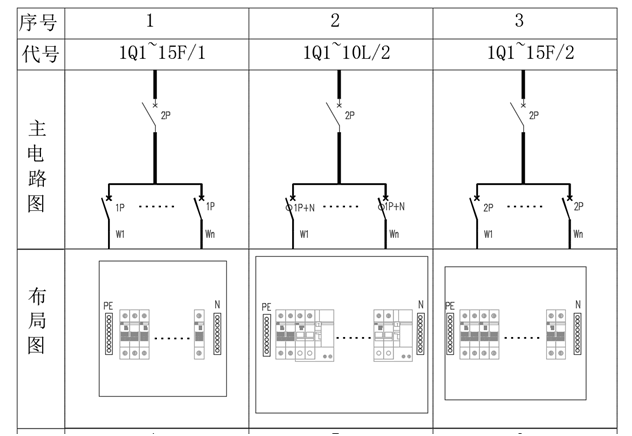

1、主电路方案单线系统图
2、原理图或原理接线图
3、每柜所装电气设备的详细规格及数量、并填写订货规范书
4、开关柜的排列及组合图、平面布置图
